HERMAN WX-15002 BL sarokcsiszoló – a kontrollált erő

Új dimenzió a csiszolásban és vágásban a jövő technológiájával – egy gép, amely magasabbra emeli a teljesítmény, az ergonómia és a biztonság mércéjét.

Nem, ez nem csupán reklám vagy marketing szlogen.

Az új HERMAN WX-15002 BL csiszolót valóban egy modern és nagy teljesítményű, állandó mágnesekkel rendelkező szinkronmotor hajtja, amely a mágneses tér szenzor nélküli vezérlésének legújabb ismereteit használja ki.

Be kell vallanom – csak ennek a cikknek az írása közben jöttem rá, hogy egy alapvető dolgot elhanyagoltunk. Új csiszolónknak nem adtunk olyan nevet, amely valóban kifejezné ezt. Ilyesmi valószínűleg nem fordulna elő versenytársainknál – a multinacionális vállalatoknál. Ők névkreációra szakosodott csapatokkal és olyan költségvetéssel rendelkeznek, amiről mi csak álmodhatunk. Így hát a mi rendkívüli sarokcsiszolónk egy hétköznapi nevet kapott: WX-15002 BL. Igyekszünk ezt a hiányosságot a közeljövőben orvosolni...

A HERMAN első hálózatról működő, szénkefe nélküli motorral szerelt sarokcsiszoló modelljét – WX-12505 BL – már több száz vásárló használja aktívan. Sokan különösen nagyra értékelik a kompakt fogást és a gép méreteihez képest meglepően nagy teljesítményt.

Mások viszont inkább a jól bevált klasszikust, a szénkefés megoldást részesítik előnyben, és hűek maradnak a hagyományos megoldásokhoz. Ezt teljes mértékben megértjük – a technológia megválasztása gyakran személyes hozzáállás és az újdonságokba vetett bizalom kérdése.

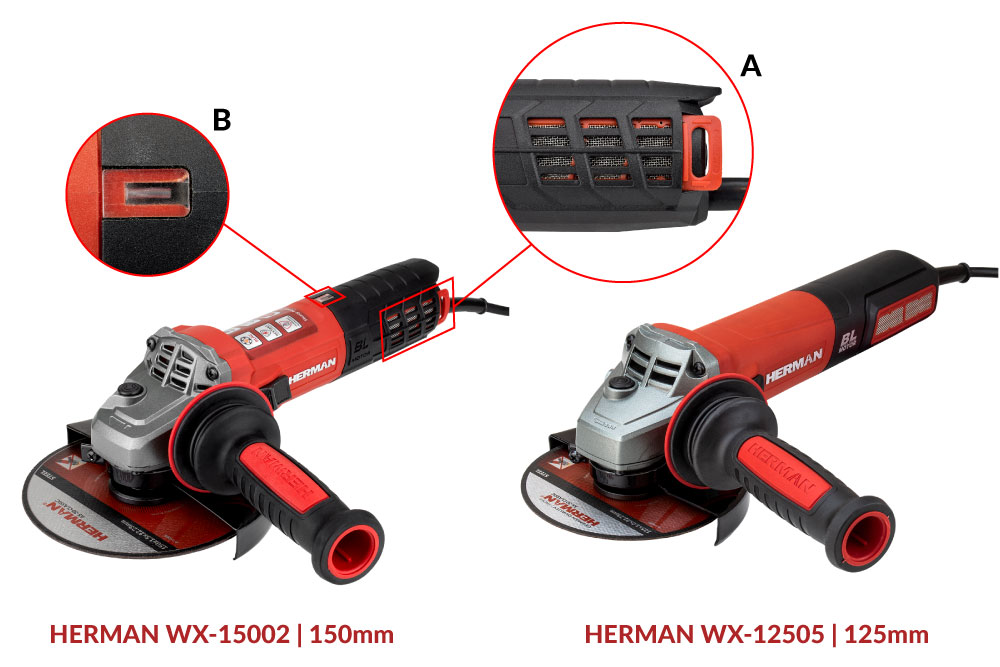

A két gép első ránézésre mindössze két részletben különbözik (1. ábra). A WX-15002 BL praktikusabb porvédő rácstisztítást kínál az egyszerűen kihúzható megoldással (1. ábra A), valamint egy indikátort – a gép állapotát jelző integrált LED visszajelzést (1. ábra B). Funkcióiról alább olvashat.

Ezek a gépek PMSM (Permanent Magnet Synchronous Motor = szinkronmotor, amelynek forgórésze permanens mágnes) típusú motorral vannak felszerelve. Ezek hálózatról működő elektromos szerszámgépekhez készültek – tehát olyanokhoz, amelyek működéséhez elektromos csatlakozás szükséges.

1. ábra. WX-15002 BL és WX-12505 BL

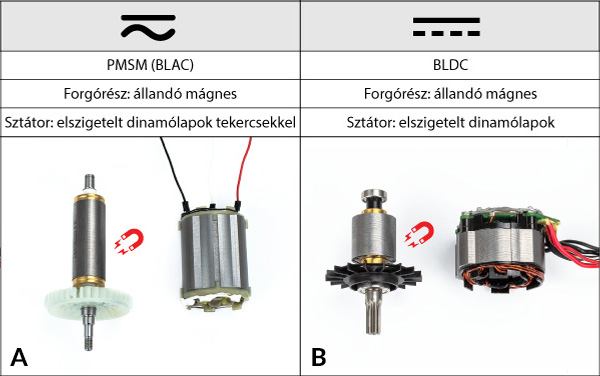

2. ábra. BLAC motor (A) és BLDC motor (B)

Ezeket a motorokat BLAC (2. ábra A) - BrushLess Alternating Current = szénkefe nélküli váltakozó áramú – néven is ismerik, és bizonyos közös jellemzőket mutatnak a BLDC (2. ábra B) - BrushLess Direct Current = szénkefe nélküli egyenáramú – motorokkal, amelyeket akkumulátoros kéziszerszámok hajtóegységeiként használnak, és első pillantásra hasonlítanak egymásra. Mindkettőnek permanens mágnesből álló rotorja van, az állórész pedig egy tekercselt lemez. Működési elvük és különösen a mágneses tér vezérlése azonban jelentősen eltér – ezt egy későbbi cikkünkben részletesen elmagyarázzuk.

Igen, a PMSM motor újdonság, és nem mindenki bízik benne. De ugyanígy volt ez egykor a lítium-ion akkumulátorokkal, a LED-világítással vagy az érintőképernyőkkel is. Ma pedig mindennapjaink természetes részét képezik.

Az új WX-15002 BL sarokcsiszoló, amelynek maximális tárcsaátmérője 150mm, a teljesítmény, a precizitás és a csúcskategóriás komfort ötvözete azoknak a szakembereknek, akik nem szeretnek kompromisszumot kötni. A több mint 2 lóerős teljesítményű PMSM motornak és mindössze 1,9kg-os tömegének köszönhetően rendkívüli teljesítményt nyújt kompakt testbe zárva – különösen, ha ez a csiszoló az új HERMAN GS-60 Fury csiszolótárcsánkkal párosul.

Miért éppen 150mm és BL motor?

Az sarokcsiszolók szegmensében két kategória létezik:

A kisméretűeket (115 és 125mm) néha egykezes csiszolóknak is nevezik. Teljesítményük kb. 500W-tól 2000W-ig terjed, és éppen ebben a kategóriában zajlik az örök harc az egymásnak ellentmondó elvárások között: teljesítmény, megbízhatóság és munkakényelmi szempontok.

A nagyméretűeket (180 és 230mm) kétkezes csiszolóknak is hívják – ezek teljesítménye legalább 1800W, és hozzászoktunk, hogy tömegük gyakran jelentősen meghaladja az 5kg-ot.

Természetesen nem feledkeztünk meg arról, hogy a 125mm-es átmérő a legnépszerűbb. Azonban tudatosan olyan modellt készítettünk, amely pontosan a „kis” és a „nagy” sarokcsiszolók határán helyezkedik el.

Minden profi szakember, aki valaha csiszolt, vágott vagy formázott fém munkadarabot vagy építőanyagot, tudja, hogy a sarokcsiszoló olyan, mint egy meghosszabbított kar. Erősnek és megbízhatónak kell lennie, ugyanakkor kényelmesnek és biztonságosnak is. Gyakran a „kényelmes” szó a kulcs – jól kell a kézbe illenie – vagyis elég kis átmérőjűnek kell lennie ahhoz, hogy egy kézzel is biztonságosan és kényelmesen meg lehessen fogni.

A fizikát nem lehet kijátszani. Egy hagyományos kommutátoros motorral szerelt sarokcsiszoló lehet megbízható és nagy teljesítményű, de nagyméretű motorja miatt nagy lesz a markolati része is. Vagy lehet kis átmérőjű a markolati része, ami kényelmes a munkás számára, de nem képes nagy teljesítményt nyújtani. Az út a kényelmi elvárások - a kis fogóátmérő, valamint a megfelelő motor-teljesítmény összehangolásához csak új, modern technológiákon keresztül vezet – és ezek a PMSM motorok.

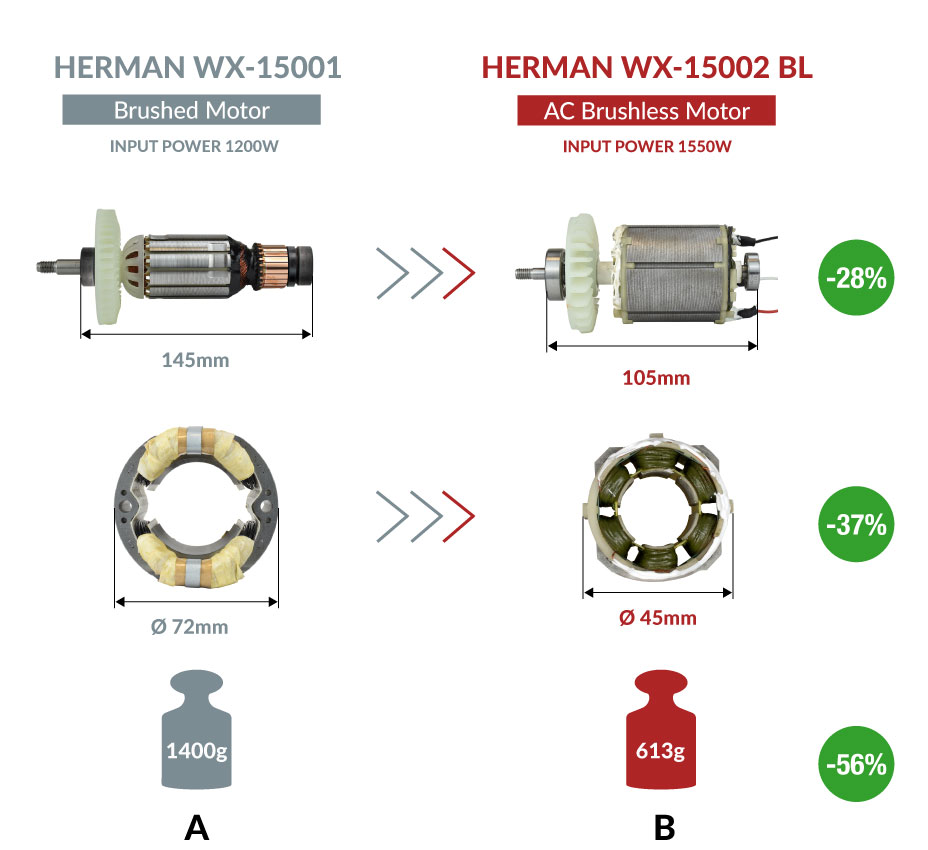

A két eltérő konstrukciójú motor méretét és tömegét a 3. ábra mutatja. A klasszikus, 1200W-os kommutátoros motor, amely hosszú évekig része volt a kétkezes 150mm-es WX-15001 csiszolónknak (3. ábra A), sokkal nagyobb és nehezebb, mint a PMSM motor az új egykezes WX-15002 BL csiszolóban (3. ábra B). Ráadásul az új motor nemcsak nagyobb, akár 1550W-os felvett teljesítménnyel rendelkezik, hanem lényegesen magasabb hatásfokkal is. És elárulom Önöknek, hogy készítünk egy kétkezes változatot is a 150mm-es sarokcsiszolóból egészen teljesítménnyel. De erről majd az év végén mondunk többet.

A WX-15002 BL csiszoló fejlesztése során úgy döntöttünk, hogy egy nem mindennapi modellt készítünk – és ilyen ez az egykezes kis sarokcsiszoló, amely 150mm átmérőjű tárcsával dolgozik.

Kérdésekkel kezdődött – válaszokkal folytatódott

Mi teszi egy csiszolót valóban nagy teljesítményűvé? Hogyan csökkenthető a tömege, miközben megtartjuk a teljesítményét? Hogyan tehető kényelmessé a használata kesztyűben is, miközben olyan funkciókat építünk be, amelyek minden helyzetben védik a felhasználót?

3. ábra. Szénkefés (A) és szénkefe nélküli (B) motor méretei és tömege

Ezeket a kérdéseket tettük fel magunknak, amikor elkezdtünk dolgozni a WX-15002 BL-en. A válasz a legmodernebb technológiák és a közvetlen terepi visszajelzések kombinációja volt. Technikusokkal, karbantartókkal, építőmunkásokkal és mesterembekkel való beszélgetések és tesztelések után világossá vált számunkra: olyan csiszolót akarunk, amely Önnel együtt dolgozik, nem Ön ellen.

Gyakorlati igényből született – válaszként a profi szakemberek egyre növekvő elvárásaira, akik hosszú órákon át dolgoznak megterhelő körülmények között, és többet várnak, mint csupán „fordulatszámot és tárcsát”.

A gép szíve: a nagy teljesítményű PMSM motor több mint 2 lóerővel

A kényelem nem luxus - hanem szükségszerűség

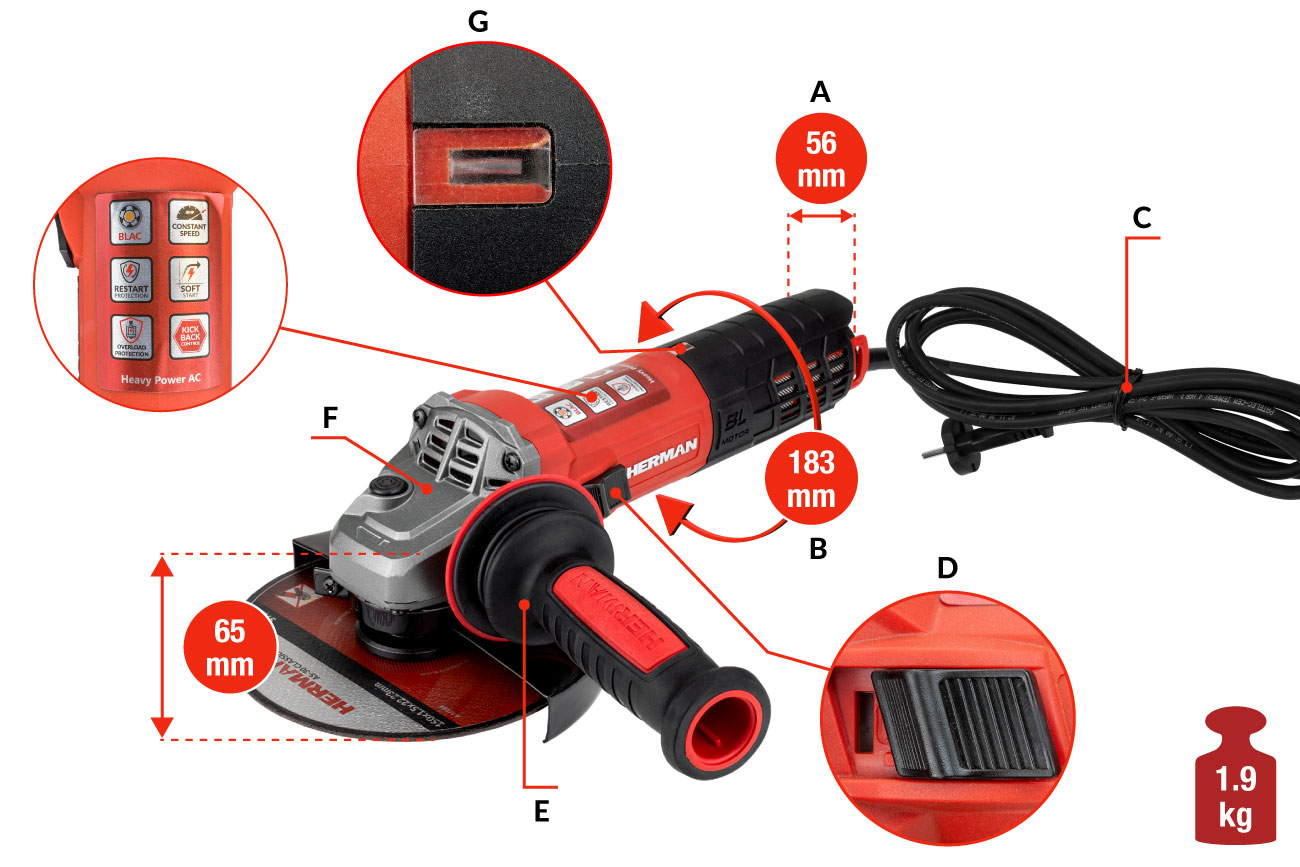

Miért lenne a csiszoló kényelmetlen, ha órákat tölt vele? A teste úgy van kialakítva, hogy a markolatnál az átmérője mindössze 56mm (4. ábra A) – kisebb tenyerekhez is alkalmas. A markolat kerülete szintén nagyon kellemes – csupán 183mm (4. ábra B). Ehhez jön a négyméteres gumírozott hálózati kábel (4. ábra C), amely szabadságot ad a mozgásban, az ergonomikus kapcsolót (4. ábra D) hüvelykujjal lehet működtetni kesztyűben is, és ha szükséges egyszerűen reteszelhető.

Hozzáadtunk egy antivibrációs fogantyút (4. ábra E), amely két oldalra is felszerelhető – amit nemcsak a jobb-, hanem a balkezesek is értékelni fognak. A szűk helyeken való munkát lehetővé teszi az alacsony profilú hajtóműház (4. ábra F), valamint annak lehetősége, hogy a fejet 90°, 180° vagy 270° szögben el lehet fordítani.

Így a WX-15002 BL mindig Önhöz igazodik – nem Ön hozzá.

4. ábra. A HERMAN WX-15002 BL előnyei

Okos csiszoló: tudja, mi történik, és közli Önnel

Az olyan funkciók, mint a CONSTANT SPEED, állandó fordulatszámot tartanak fenn az „ésszerű” túlterhelés tartományán belül, ami PMSM motorral szerelt csiszolók esetében körülbelül a névleges teljesítmény 1,5-szörösének felel meg.

A beépített LED jelzés (4. ábra G) tájékoztatja Önt a csiszoló állapotáról:

• zöld = minden rendben működik
• piros = túlterheli a gépet
• piros-zöld = újraindítás elleni védelem aktiválva

És mindezt anélkül, hogy munka közben a használati útmutatót kellene olvasnia. A jelzéseket mindenki intuitív módon megérti.

Biztonság kompromisszumok nélkül

Teljesítmény biztonság nélkül nem ér semmit – ezért a WX-15002 BL modellbe elektronikus védelmi funkciók csomagját építettük be:

• SOFT START a lágy indításhoz
• KICK BACK STOP leállítás tárcsa elakadása esetén
• RESTART PROTECTION váratlan újraindulás elleni védelem áramkimaradás után
• OVERLOAD PROTECTION jelzés a motor védelme érdekében

Zárszó: Egy sarokcsiszoló, amit mi magunk is szívesen használnánk

A HERMAN WX-15002 BL olyan emberek munkájának eredménye, akik tudják, mit jelent a szerszámok napi, kemény igénybevétel melletti használata. Ez egy olyan csiszoló, amely nem hagy cserben – akár profi fémipari szakember, mesterember, építőmunkás vagy karbantartó az illető. Ideális kéziszerszám azoknak, akik olyan felszerelést akarnak, amelyre ma, holnap és öt év múlva is számíthatnak.

Sarokcsiszolóinkat folyamatosan fejleszteni fogjuk műszakilag és funkcionálisan egyaránt, hogy gyorsabban, biztonságosabban és kényelmesebben csiszolhasson, vághasson és alkothasson, mint valaha.

Mi hiszünk abban, hogy a jövő azoké, akik alakítják.

Próbálja ki – és meglátja, hogy a különbséget már az első vágás után érezni fogja.

Kulcsszavak: sarokcsiszoló, szénkefe nélküli motor, PMSM motor, vágás, csiszolás, nagy teljesítmény, szerszámergonómia
