Az AXCS-1801 akkus fűrész: az ördög a részletekben rejlik

Herman Nagypál     Olvasás 7 percre   975x elolvasott

Az új AXCS-1801 kézi körfűrészünk 165mm-es maximális fűrészlapátmérővel egy könnyen kezelhető, okosan megtervezett és jól kiegyensúlyozott gép, amelyet egy nagy teljesítményű, szénkefe nélküli BLDC motor hajt.

Közel 6cm vastagságú fenyőgerendák hosszanti és keresztirányú vágását játszva megoldja, miközben a gép súlya a 18V/5Ah akkumulátorral együtt alig több mint 3kg. A 16 fogú HERMAN CW-20 fűrészlappal közel 30 méter 22mm vastag OSB lapot vág át egyetlen feltöltött akkumulátorral (video 1).

Ehhez a fűrészhez, valamint a HERMAN AXAG-1800 akkumulátoros sarokcsiszolóhoz legalább 4Ah kapacitású akkumulátort kell használni – ugyanis mindkét szerszám nagy teljesítményű és ezért megfelelő „energiafeltöltést“ igényelnek.

1. videó: 29,3m vágott 22mm vastag OSB lap 18V/5Ah akkumulátorral

Szokatlanul kicsi és könnyű, de erős fűrész

1. ábra. Jelentős különbség a fűrész szélességében

1. ábra. Jelentős különbség a fűrész szélességében

A nyilvánvaló különbség, amely különösen szembetűnő felülről nézve, a fűrész mérete (1. ábra). Bár a jobb oldal méretei nem változtak, a bal oldal jelentősen - egésszen 40mm-rel – kisebb lett. A fűrész hossza is rövidebb, bár csak néhány „jelentéktelen” milliméterrel.

Nem vagyunk a lehető legkisebb méretek, a lehető legkisebb tömeg és a lehető legnagyobb teljesítmény minden áron való korlátlan hajszolásának hívei. Ennek a fűrésznek a tervezésénél sem ez volt a cél. Az új BLDC motor és néhány „apró” módosítás egyszerre több dolgot is megoldott: a fűrész nagyobb teljesítményű, gazdaságosabb, kisebb és könnyebb lett. És ami nagyon fontos - sokkal könnyebb a vele való munka ezen módosítások után.

És ez még nem minden.

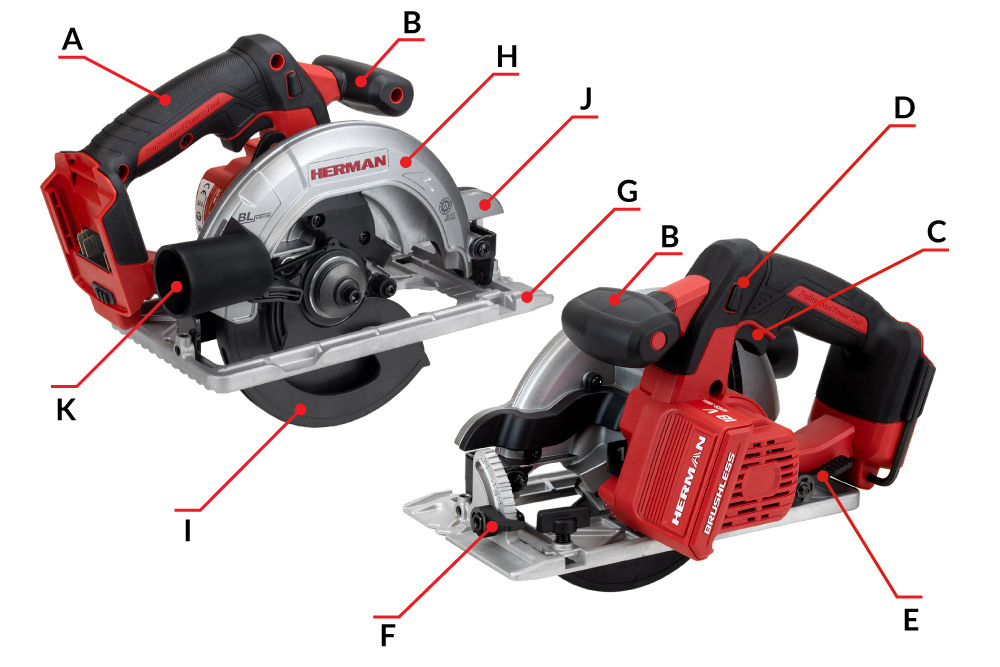

2. ábra. Az új HERMAN AXCS-1801 körfűrész fontos részei

2. ábra. Az új HERMAN AXCS-1801 körfűrész fontos részei

A puha, csúszásmentes, gumírozott és ergonomikusan kialakított, szokatlanul kis körkörös átmérőjű fogantyúval ellátott markolat (2. ábra A) már az első érintésnél megdobogtatja minden mesterember szívét. Természetesen a tenyértámasz felülete is kellemes tapintású (2. ábra B), ami különösen hasznos a precíz hosszanti vágásoknál. Természetes helyzetben tartva az Ön hüvelyk- és mutatóujja pontosan ott van, ahol lennie kell - a fő- és a biztonsági kapcsolón (2 C és 2 D ábra).

A gép erőt sugároz, és arra késztet, hogy bekapcsolja... szeretné végre hallani az erős motor hangját.

Intuitív módon rá fog jönni, hogy a motor csak akkor indul el, ha mindkét kapcsolót egyszerre nyomja meg (3. ábra). Ez minden modern fűrész fontos biztonsági funkciója. Megakadályozza a motor véletlen elindulását, például a gép hordozása közben. Ne keressen kapcsolóreteszelést - nincs ilyen. Mindkét kapcsoló azonban kényelmesen kezelhető mind a jobb-, mind a balkezes felhasználók számára. Nem is akarja majd letenni a fűrészt - ezt hívják úgy hogy „szerelem első látásra”...

A kézi körfűrészek sok álmatlan éjszakát okoznak a tervezőmérnököknek. Olyan részleteket rejtenek magukban, amelyek némelyike első pillantásra nem is látható.

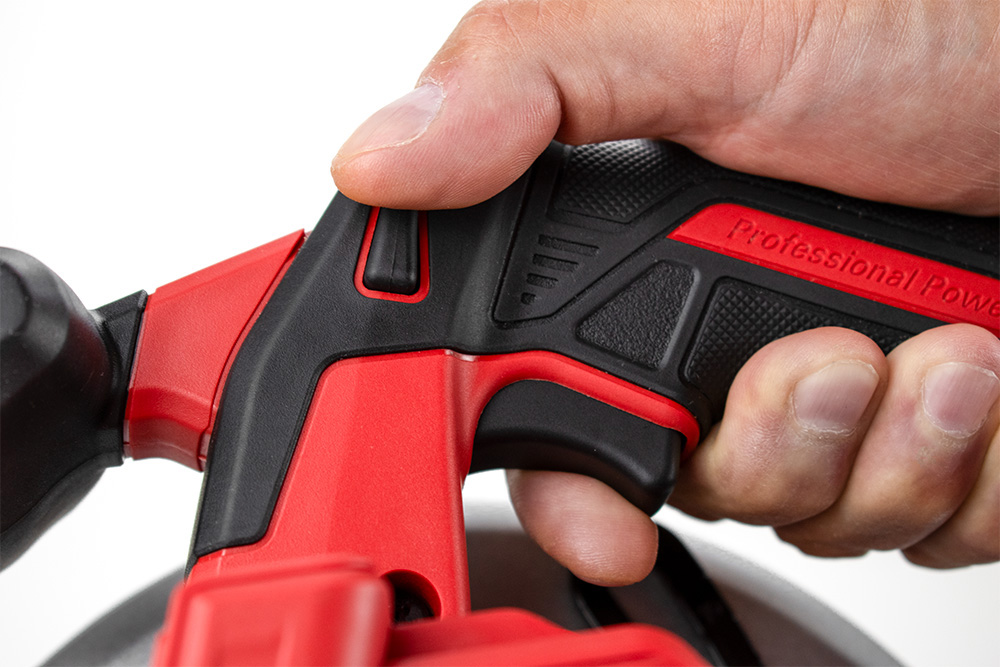

3. ábra. A fő- és biztonsági kapcsoló

3. ábra. A fő- és biztonsági kapcsoló

Hat (6!) fontos vezérlő- és beállítóelem

A fő- és biztonsági kapcsolókon kívül három beállítási és egyúttal reteszelési elemmel rendelkezik a vágási mélység, a párhuzamos vezető helyzete és a vágási szög beállítására. A hatodik - szó szerint - egy aprócska hernyó(csavar).

4. ábra. Skála a vágási mélység beállításához

4. ábra. Skála a vágási mélység beállításához

A maximális vágási mélység merőleges fűrészelésnél 57mm, és egy reteszelhető karral állítható be (2. ábra E). Helytelen megszokásaink miatt gyakran csak akkor jut eszünkbe, amikor hornyot kell vágni egy fából készült munkadarabba.

A vágási mélységet azonban nemcsak ilyen esetekben, hanem más műveleteknél is beállítjuk. Az alapszabály az, hogy a mélységet úgy kell beállítani, hogy a fűrészlap oldalról nézve körülbelül 10-15mm-rel álljon ki a vágott munkadarab alatt, azaz ne jobban mint a fűrészlap fogmagasságának kétszerese. Részletesebben egy későbbi cikkben.

A kiválasztott mélység hozzávetőleges (de gyors) beállítására az információs skála (4. ábra) szolgál. A nagyon pontos beállításhoz próbavágásra van szükség.

A felszereltséghez tartozó párhuzamos vezető előnyösen használható a lécek hosszirányú vágásakor. Egyszerűen csúsztassa be az alaplapban lévő vezető horonyba (5. ábra A), és a kívánt vágási szélesség beállítása után rögzítse a párhuzamos vezetőt szárnycsavarral (5. ábra B).

5. ábra. Horony a párhuzamos vezető számára (A), a behelyezett vezetőt szárnycsavarral (B) rögzítik

5. ábra. Horony a párhuzamos vezető számára (A), a behelyezett vezetőt szárnycsavarral (B) rögzítik

A vágási szöget reteszelő kar meglazításával (2. ábra F és 6. ábra) beállíthatja a fűrészlap dőlésszögét az alaplaphoz képest (néha szánnak is nevezik - 2. ábra G), 0-50° között. A 0°-os állás merőleges fűrészelést jelent, ami a gyakorlatban a leggyakoribb. A kiválasztott pozíciót ezután ugyanazzal a karral reteszeli.

A leggyakrabban használt szögeket a skála jelöli, de a nem merőleges vágás beállítása tájékoztató jellegű. A tapasztalt mesterember ezt tudja, és kész - ha az adott termék pontossága megkívánja - a „saját” bevált mérési módszereit alkalmazni.

Amire azonban minden további mérés nélkül támaszkodnia kell, az a merőleges vágás. Még egy kis, mondjuk 1-2°-os eltérés is olyan pontatlanságot jelent, amely zavaró, még akkor is, ha szabad szemmel kevesen látják.

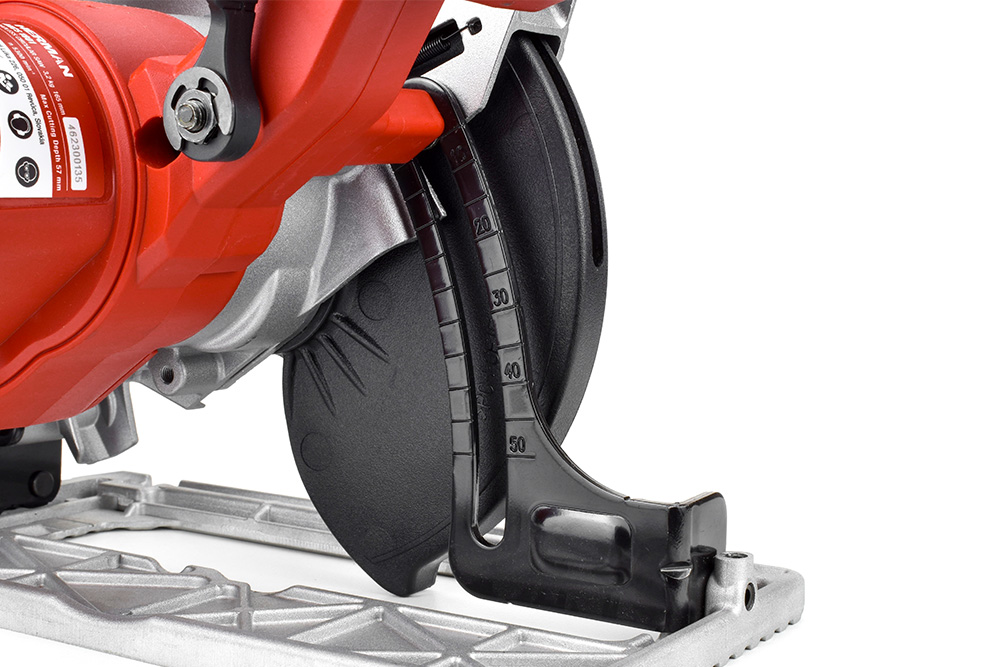

6. ábra. A vágási szög beállítása

6. ábra. A vágási szög beállítása

7. ábra. A merőleges vágás beállítása

7. ábra. A merőleges vágás beállítása

A merőleges vágás pontos beállítása illetve ellenőrzése mindenképpen fontos és megéri. Az utolsó állítóelemről van szó, amellyel a „nullát” - azaz a pontos 90°-os szöget állítjuk be az alaplaphoz képest az alaphelyzetben (7. ábra) -. A beállítás természetesen gyárilag is megtörtént, de rendszeresen - például évente egyszer - ellenőrizni kell, és esetleg egy csepp festékkel biztosítani kell a csavart a kilazulás ellen.

A mozgatható védőburkolat - a fő biztonsági elem

A kezelőt két – egy rögzített és egy mozgatható – védőburkolattal van védve a fűrészlap forgó fogaitól. A rögzített védőburkolat (2. ábra H) elöl egy csőr alakú kiemelkedéssel rendelkezik - mindjárt meglátjuk, mire szolgál ez. A mozgatható védőburkolat (2. ábra I) automatikusan beállítja a helyzetét, és a rugó húzása ellenében magától kinyílik. Az a rész, amely fűrészeléskor közvetlenül érintkezik a munkadarabbal (8. ábra A), úgy van kialakítva, hogy könnyen hátrafelé mozogjon. Fűrészelés előtt mindig érdemes az ujjával tesztelni a működőképességét... (8. ábra B).

8. ábra. A mozgatható védőburkolat alakja (A) és funkcionális vizsgálata (B)

8. ábra. A mozgatható védőburkolat alakja (A) és funkcionális vizsgálata (B)

Hogy a vágási vonal jól látható legyen...

A precíz fűrészeléshez a kijelölt vágási vonal lehető legjobb láthatósága szükséges. Erre a célra a rögzített védőburkolaton egy csőr alakú kiemelkedés (szakszerűbben nevezhetjük úgy is: a vágás vonalának fúvására szolgáló fúvóka - 2. ábra J, 9. ábra A) szolgál, amelyen keresztül a motor által beszívott hűtőlevegő egy része egyenesen a vágási vonalra fúvódik, és így biztosítja a munkadarab felületének tisztaságát a vágási ponton.

9. ábra. A vágás vonalának fúvására szolgáló fúvóka (A) és intelligens kettős LED (B)

9. ábra. A vágás vonalának fúvására szolgáló fúvóka (A) és intelligens kettős LED (B)

A jobb látási viszonyokhoz két LED is hozzájárul (9. ábra B). Ezek feltűnésmentesen a fűrész alján, a szerszámház ferde részén helyezkednek el, és a vágási pont felé irányulnak (nyakatekert fotó - nem is könnyű lefényképezni őket). IDL-nek (Intelligent Dual LED) neveztük el őket - ez azért van, mert a nagyszerű megvilágításon kívül még egy funkciójuk van: villogva figyelmeztetik a kezelőt az esetleges túlterhelésre. Ez azonban ritkán fordul elő ennél a nagy teljesítményű, jól feltöltött akkumulátorral rendelkező gépnél.

Elszívó csővég

A vágás közbeni légáramlás részletes elemzésével a fűrészt szerkezetileg úgy módosították, hogy a fűrészpor a légnyomás hatására az elszívó csővégbe kerüljön (2. ábra K, 10. ábra), és a kezelő mellé - a szabad térbe - hátrafelé fúvódjon.

Ha azonban zárt helyiségben fűrészel, a levegő rövid idő után tele lesz apró fűrészporszemcsékkel és porral.

A Ø 40mm-es csővégre közvetlenül csatlakoztathatja az AXDC-1800 akkus porszívónkat vagy egy másik porszívót.

10. ábra. Elszívó csővég

10. ábra. Elszívó csővég

Új BLDC motor

Teljesítménye megegyezik bármely 1600W-os vagy még annál is nagyobb kommutátoros motorral rendelkező, hálózati kézi körfűrésszel. Persze, egyesek azt mondanák, hogy „már ideje volt”. Azonban ki kell állnom a „jó öreg” motorunk mellett - az eladott gépeknek csak kevesebb, mint 4%-a került javításra 3 évnyi használat alatt.

Az új motor észrevehetően kisebb, ugyanakkor erősebb és hatékonyabb - tehát gazdaságosabb. Legalább 50%-kal több munkát végez el egy akkumulátortöltéssel, mint elődje. A tengelyen egy erős ventilátor található, alakos hűtőbordákkal. Még alkalmi túlterhelés esetén sincs esélye a hűtési problémáknak.

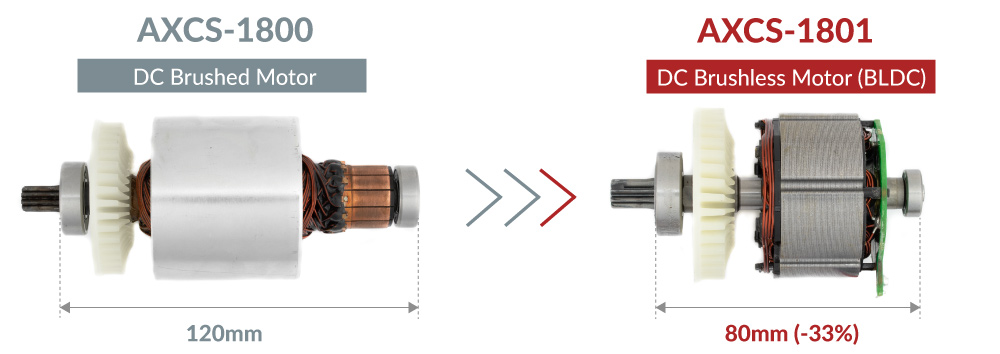

11. ábra. Az eredeti kommutátoros motor és az új BLDC motor

11. ábra. Az eredeti kommutátoros motor és az új BLDC motor

Zárszó

Új körfűrészünk számos további vezérlési, biztonsági, jelző- és beállítási funkcióval rendelkezik. Ilyen például a „soft start” funkció, amely a motor indításakor védi az akkumulátort a nagy áramfelvételtől, vagy a kéziszerszámot és az akkumulátort a túlterhelés és a túlmelegedés ellen védő rendszer. A nagyobb munkakomfort érdekében a mesterember hasznos tartozékokkal egészítheti ki a felszerelését, amelyek közé a vezetősín, a kötőelem készlet és a vezetősín adapter tartozik.

És ne felejtsük el, hogy a fa a fő munkadarabja ezeknek a gépeknek és valószínűleg még sokáig az is marad, de ma már számos anyagot lehet körfűrésszel vágni. Elég kiválasztani a megfelelő fűrészlapot.

Összehasonlítás a legközelebbi versenytársakkal *

Márka /
modell		 Motor Feszültség [V] Ø Fűrészlap
átmérő		 Súly
akku nélkül [kg]		 Üresjárati fordulatszám
[/min]		 Max. vágási
mélység fába
(90°)		 Max. vágási
mélység fába
(50°)		 Max. vágási
mélység fába
(45°)
Herman HERMAN
AXCS-1801		 BLDC 18 165 2,4 5300 57 37 41
Bosch BOSCH
GKS 185-LI		 BLDC 18 165 2,8 5000 57 nincs megadva 41
Makita MAKITA
DHS680Z		 BLDC 18 165 3,1 5000 57 37 41
Dewalt DEWALT
DCS565NT		 BLDC 18 165 2,6 5150 55 nincs megadva 42
Milwaukee MILWAUKEE
M18CCS55-0X		 BLDC 18 165 nincs megadva 5000 55 nincs megadva 41
Milwaukee MILWAUKEE
M18CCS55-502X		 BLDC 18 165 nincs megadva 5000 55 nincs megadva 41
Metabo METABO
KS 18 LTX 57		 Commutator 18 165 2,8 4600 57 nincs megadva 43
Hilti HILTI
SC 4WL-22		 BLDC 22 165 nincs megadva nincs megadva 57 nincs megadva 42
Flex FLEX
CS62 18.0-EC C		 BLDC 18 165 3,1 5000 nincs megadva nincs megadva 38



* A konkurens termékek műszaki adatait nyilvánosan elérhető forrásokból szereztük be 2024 szeptemberében, és nem vállalunk felelősséget azok pontosságáért.

Kulcsszavak: körfűrész, kézi körfűrész, BLDC motor, vágásmélység, biztonsági funkciók, vágási képesség, teljesítmény, hatékonyság, fűrészlapok

Források:
A HERMAN cég belső műszaki és oktató dokumentációi

Ing. Herman Nagypál

Ing. Herman Nagypál

Katonai iskolát végeztem, repülőgépipari villamosmérnöki tanszéken. Már gyerekkoromban megtanultam szerszámokkal, szerszámgépekkel dolgozni édesapámmal egy családi ház építésénél. Minden új termékünket személyesen is tesztelem - saját kezemmel, jól felszerelt műhelyemben. Szabadidőmben szeretek motorozni a román hágókon. Ezen felül a szakterület trendjeit tanulmányozom, és szívesen kipróbálom a konkurens termékeket is. Némelyiken mosolygok, van amire rácsodálkozom (hogy valaki hagyta magát rászedni és megvette), és van, ami nagyon jó. Majdnem olyan jó, mint a miénk😊.
