A megfelelő fúrószár a tökéletes menethez
Menetet vágni nem nagy tudomány, ha betart néhány fontos alapelvet. Az egyik a fúrószár megfelelő átmérője. Hogy megkönnyítsük Önnek, van itt egy kis elméleti tudnivaló és egy gyakorlati táblázat az egyes menetek alá fúrandó furatátmérőkről.
A metrikus menet a csavarkötések leggyakoribb típusa. A menetet M betű jelöli, majd a csavarmenet átmérője milliméterben, például M12.
Metrikus menet lehet:
- normálmenet - alapsorozatú menet
- finommenet - kisebb menetemelkedéssel és menetmélységgel rendelkezik, mint a normálmenet
- több-bekezdésű menet – két-, hárombekezdésű menet - több egymás mellett futó menet egy testen
- jobbmenet, balmenet - a csavarozás irányának megfelelően
A metrikus menettípusok közül az alapsorozatú menet a legelterjedtebb. A kiemelkedések és az azokat követő hézagok alakja egyenlő szárú háromszög, amint az a metrikus menet metszetéből látható (1. ábra).

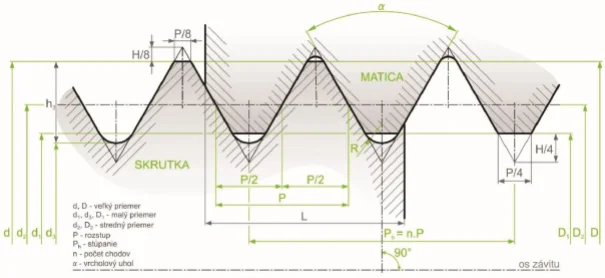

1. ábra. Metrikus menet metszete
Milyen furatot kell fúrni a leggyakrabban használt metrikus normálmenethez? Ez nem nagy tudomány, de vannak bizonyos szabályok, amelyeket be kell tartani.
Például egy M12-es csavar menetátmérője 12 mm, és ehhez a csavarhoz kell egy anyát "gyártanunk". Ha 12 mm átmérőjű lyukat fúrnánk, akkor az M12-es csavar szabadon átmenne a lyukon, és az M12-es menetet nem lehetne menetfúróval kivágni. Ezért a menet vágására szolgáló furatnak kisebbnek kell lennie, mint a menet névleges mérete. Esetünkben 10,2 mm-es lyukat fúrunk (lásd az 1. táblázatot).
A következő táblázat a menetvágáshoz szükséges furatátmérőket mutatja a szabványos normálmenetnél:
| menet | menetemelkedés | furat átmérő |
|---|---|---|
| M 2 | 0,4 | 1,6 |
| M 2,2 | 0,45 | 1,75 |
| M 2,5 | 0,45 | 2,05 |
| M 3 | 0,5 | 2,5 |
| M 3,5 | 0,6 | 2,9 |
| M 4 | 0,7 | 3,3 |
| M 5 | 0,8 | 4,2 |
| M 6 | 1 | 5 |
| M 7 | 1 | 6 |
| M 8 | 1,25 | 6,8 |
| M 10 | 1,5 | 8,5 |
| M 12 | 1,75 | 10,2 |
| M 14 | 2 | 12 |
| M 16 | 2 | 14 |
| M 18 | 2,5 | 15,5 |
| M 20 | 2,5 | 17,5 |
| M 22 | 2,5 | 19,5 |
| M 24 | 3 | 21 |
SEQ Tabulka / Arabic 1 - Furatátmérők metrikus menethez
A táblázatban megadott értékek olyan anyagokra érvényesek, mint az acél, az alumínium és a réz. Más anyagok (öntöttvas, bronz, sárgaréz stb.) és a normálmenettől eltérő menet esetén a furatok is eltérőek (általában kisebbek), ezért érdemes ezeknek menetfúrás előtt utánnajárni.
Források:
www.tuke.sk,
wikipedia.org
